Sterownik radiolinia włącznik 2-kanałowa 12-36V/ AC -- 12-48V DC -2 piloty

STEROWNIK ZDALNEGO STEROWANIA 2 KANAŁOWY (w komplecie 2 piloty)

URZĄDZENIE  MOŻE BYĆ ZASILANE  PRĄDEM STAŁYM  LUB  ZMIENNYM ( WBUDOWANY PROSTONIK Z STABIIZACJĄ NAPIĘCIA)

NAPIĘCIE ZASILAJĄCE

12-48 V  DC  NAPIĘCIA STAŁEGO

12-36V AC NAPIĘCIA ZMIENNEGO

CZYNI GO BARDZO  UNIWERSALNYM URZĄDZENIEM

WYSTĘPUJE Z RÓŻNYMI PODZAJAMI PILOTÓW.

AL-STER 2K/230/12-48 V      AG-C211

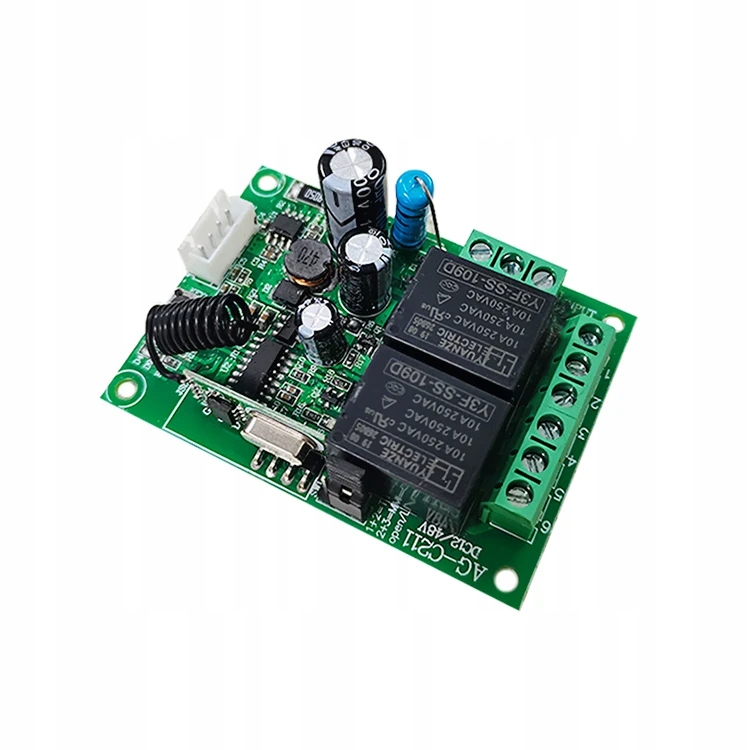

Sterownik AL-STER AG-C211 jest urządzeniem zbudowanym w oparciu o najnowszą technologię SMD. Do jego produkcji wykorzystywane są nowoczesne mikroprocesory, oraz elementy SMD, jak i moduły zdalnej komunikacji. Każde wyjście zakończone jest przekaźnikiem jako elementem wykonawczym. Można je konfigurować w zależności od potrzeb. Jest to urządzenie uniwersalne do sterowania oświetleniem, bramami garażowymi, zdalnymi zasłonami, systemami kontroli dostępu itp.

DANE TECHNICZNE

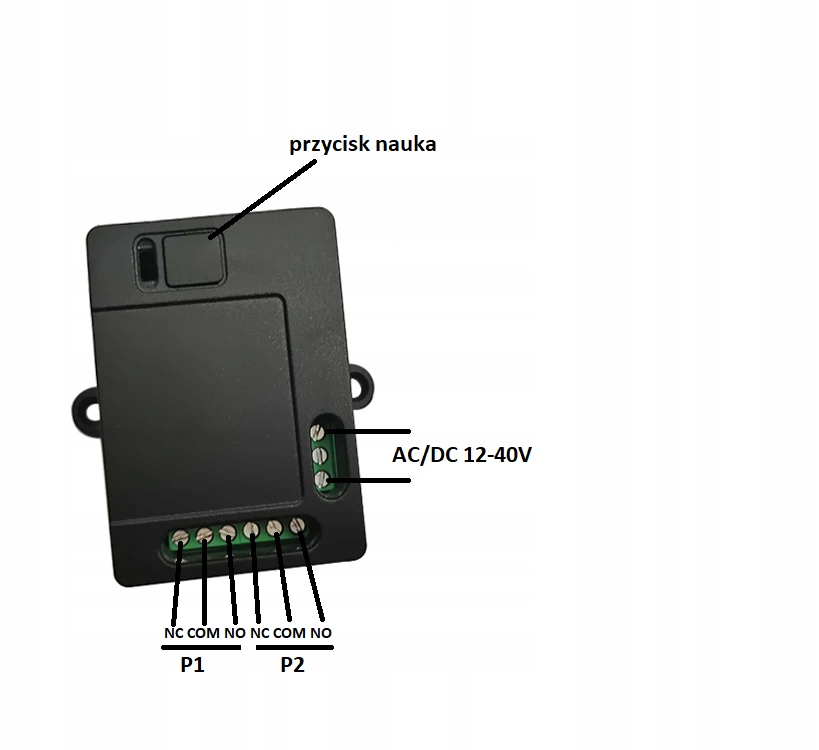

Napięcie zasilania - 12 -36 V AC (prąd zmienny

12-48 V?DC (prąd stały

Pobór prądu - 10mA

Częstotliwość pracy odbiornika - 433,92MHz

Obciążalność styków przekaźników do - 10A / 230VAC

Wymiary 74mm x 54mm x 29mm

TRYBY PRACY

UWAGA. Przy każdorazowym ustawianiu trybu pracy odłączyć urządzenie od zasilania

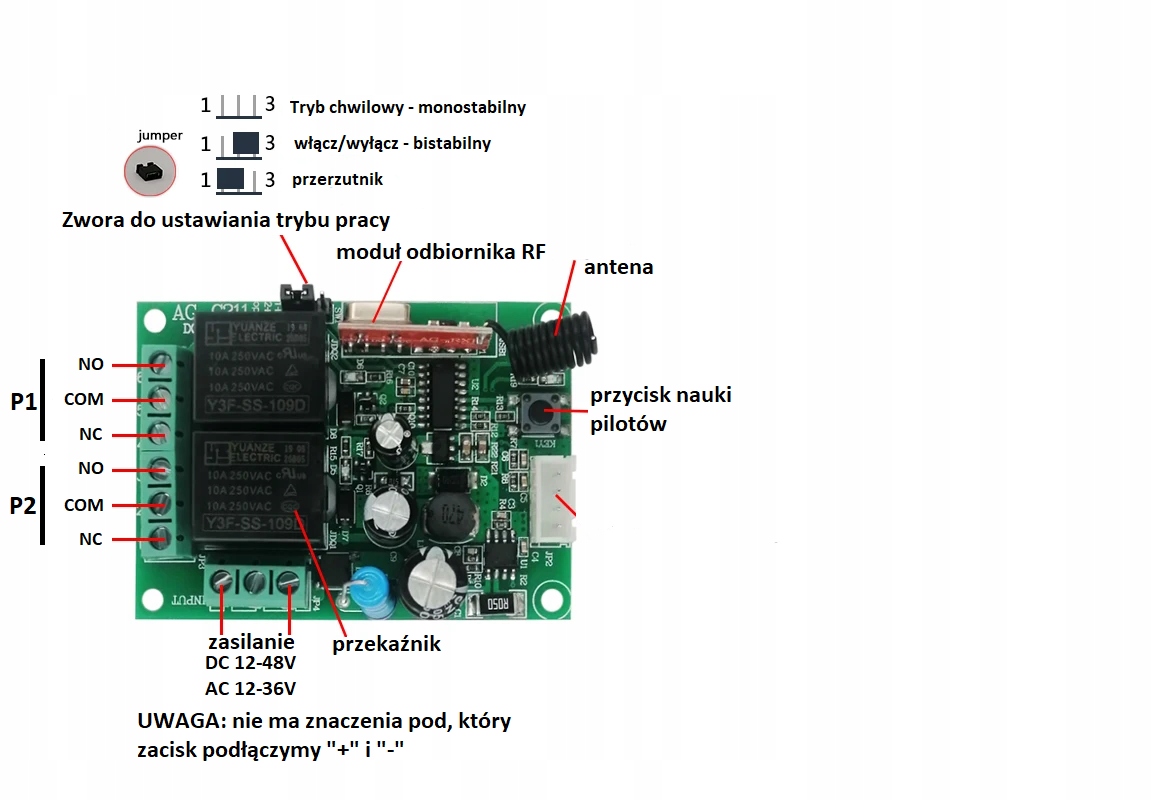

Tryb pracy ustawiamy zworą na płytce centralki.

Sterownik może pracować w 3 trybach pracy.

1 tryb. Zwora zdjęta ( ustawienie fabryczne). Tryb chwilowy (monostabilny). Naciśnięcie przycisku na pilocie spowoduje zadziałanie odpowiadającego mu kanału sterownika na czas trzymania przycisku.

2 tryb. Zwarte punkty 1 i 2 zworą. Przerzutnik. Naciśnięcie przycisku na pilocie spowoduje załączenie odpowiadającego mu kanału. Naciśnięcie drugiego przycisku pilota spowoduje rozłączenie pracującego kanału i po 2 sek. zwłoce załączenie drugiego kanału . Ponowne naciśnięcie pierwszego przycisku pilota spowoduje rozłączenie drugiego kanału i po 2 sek. zwłoce załączenie pierwszego kanału. Non stop jeden z kanałów jest załączony.  Przy pilocie 2 przyciskowym nie ma możliwości przerwania trybu pracy .( Po zastosowaniu pilota 3 lub 4 przyciskowego tryb można przerwać przyciskiem C lub D ).

3 tryb. Zwarte punkty 2 i 3 zworą. Tryb włącz/wyłącz (bistabilny) Naciśnięcie przycisku na pilocie spowoduje załączenie odpowiadającego mu kanału. Kolejne naciśnięcie tego samego przycisku spowoduje rozłączenie kanału.

Kanały pracują niezależnie i mogą być niezależnie załączane i wyłączane.

MONTAŻ URZĄDZEN POWINNY WYKONYWAĆ OSOBY Z UPRAWNIENIAMI .

WZÓR  1
